工程塑料的載荷能力

發(fā)布于2023-05-17 15:33:47 點擊：0

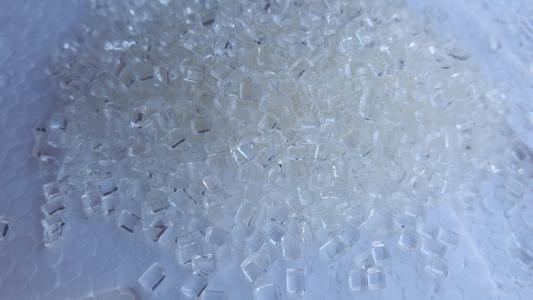

     工程塑料具有很強的承受載荷的能力、抗化學(xué)反應(yīng)能力、抗熱變形特性和幾何穩(wěn)定性。     工程塑料中加入玻璃纖維添加劑可以增加強度和抗熱變形能力，減小熱膨脹系數(shù)。工程塑料維卡軟化溫度約為110℃。載荷下?lián)锨冃螠囟燃s為100C,SA的收縮率約為0.3~0.7%。
     加工溫度一般在200-250℃為宜。該料易吸濕，加工前需干燥一小時以上，其流動性比工程塑料稍差一點，故注射壓力亦略高一些(注射壓力：350~1300bar),注射速度：建議使用高速注射。模溫控制在45-75℃較好。
     工程塑料干燥處理：如果儲存不適當(dāng)，SA有一些吸濕特性。建議的干燥條件為80℃、2~4小時。
     工程塑料熔化溫度：200~270℃。如果加工厚壁制品，可以使用低于下限的熔化溫度。對于增強型材料，模具溫度不要超過60℃。冷卻系統(tǒng)需要很好地進(jìn)行設(shè)計，因為模具溫度將直接影響制品的外觀、收縮率和彎曲。
     工程塑料流道和澆口: 所有常規(guī)的澆口都可以使用。澆口尺寸必須很恰當(dāng)，以避免產(chǎn)生條紋、煳斑和空隙。


下一篇：尼龍改性原料的綜合性能指標(biāo)上一篇：關(guān)于尼龍PA6原料的辨別方法
