PA66改性原料的特性

發(fā)布于2023-05-17 15:42:09 點擊：0

    PA俗稱尼龍。結(jié)晶性材料。PA是一類大的種簇團(tuán)，除了有常用的PA6、PA66的二元、三元共聚物外，還有常用的PA4—13、66、610、1010及透明尼龍。還有特殊的PA6T、PA9T等增強(qiáng)工程塑料。     密度1.10-2.60間。PA是承力制件的首選料，同時還有優(yōu)良的韌性、自潤滑性，耐化學(xué)性、無毒等，用途非常廣泛，也是齒輪的常選料。

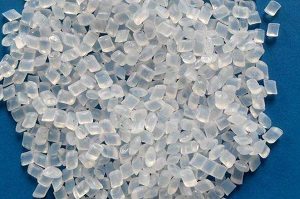

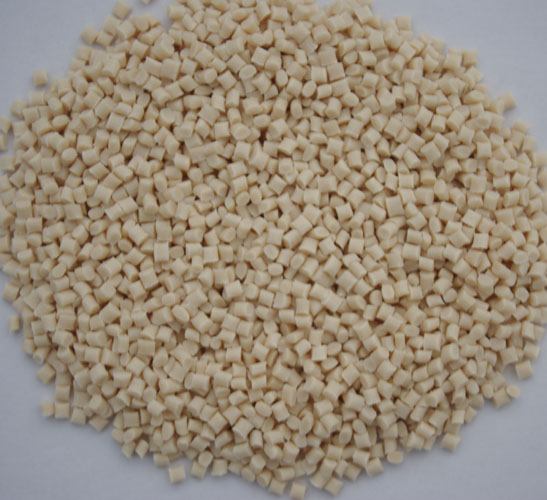

     PA料一般為白色半透明或不透明顆粒，燃燒有滴下，會自動熄滅，火焰為藍(lán)色黃頂，燒速SLOW，無煙有泡沫，伴有毛發(fā)燒焦味。PA吸水性強(qiáng)，成型前必須85-120℃干燥2-6H。熔點152-265℃間流動性非常好，成型溫度必須高于熔點，成型中常用壓力來改變流動性，而PA料又極易氧化變色，所以溫度又常選較低溫度成型，又由于冷凝速度極快，所以也常選快速沖模，但其又極易溢邊和排氣不良，所以速度也要控制，一般取二者綜合值。     因此要根據(jù)產(chǎn)品的實際情況進(jìn)行多方面調(diào)整工藝。PA收縮率大15-25‰間，溢邊值在0.03以下,所以排氣在0.025以下.厚度一般不低于0.8MM,要有一定的脫模斜度,澆口直徑一般為壁厚的2/3—3/4,低于0.8MM較難成型,流道必須有一定的冷料穴U,否則會給制品帶來缺陷及成型困難,模溫對PA料成型也有顯著影響,特厚及特薄產(chǎn)品均要較高模溫(80—120℃),一般壁厚在5MM以下可以冷卻水,5MM以上要用模溫,跟澆口封閉時間有關(guān)。


下一篇：增韌尼龍加纖材料涂裝前的表面處理方案上一篇：PA增韌尼龍原料與聚乙烯的區(qū)別有哪些？
